线圈和绕组之间的区别 线圈和绕组的作用
1、 线圈简介
线圈通常指圆形导线绕组，最常见的线圈应用包括电机、电感器、变压器和圆形天线。电路中的线圈指的是电感器。它是一根接一根地缠绕的导线，导线相互绝缘，绝缘管可以是中空的，也可以含有铁或磁粉芯，简称电感器。电感可分为固定电感和可变电感，固定电感线圈简称电感器或线圈。用L表示，单位包括亨利（H）、毫亨利（mH）和微亨利（uH），其中1H=10^3mH=10^6uH。
线圈的各种用途：
1.SMT线圈的应用：广泛应用于共模滤波器、多频变压器、阻抗变压器、平衡和不平衡转换变压器、电子设备EMI噪声的抑制、个人电脑和外围设备的USB电路、LCD显示面板、低压差分信号、汽车遥控键等。
2.固定电感线圈包括：环形线圈、扼流线圈、共模线圈、铁氧体磁珠、功率电感器，可选择SMT和引脚类型。广泛应用于网络、电信、计算机、交流电源和外围设备。
3、闭合磁路大电流表面贴装功率电感器的特点及应用：理想的DC-DC转换电感器，大功率、高饱和电感器、小直流电阻，适用于大电流、带式或卷式封装的自动表面贴装，用于录像机电源、录像机电源、液晶电视、笔记本电脑、办公自动化设备、移动通信设备、DC/DC转换器等。
4.射频电感器的应用：广泛应用于手机、VCO、TCXO电路和射频收发器模块、全球定位系统、无线网络、蓝牙模块、通信设备、液晶电视、相机、笔记本电脑、喷墨打印机、复印机、显示器、游戏机、彩电、录像机、CD播放器、相机、数码相机、汽车电子产品等。
2、 绕组简介

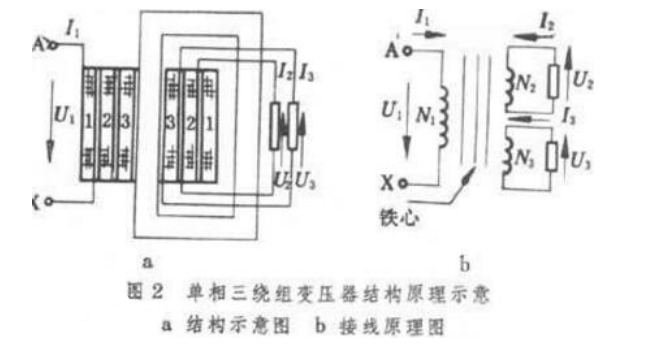

绕组是指形成与变压器上标记的电压值相对应的电路的一组电线匝。每个次级绕组的匝数不同，因此其端子电压也不同。因此，多绕组变压器可以向多个具有不同电压的电气设备供电。电力系统中最常用的变压器是三绕组变压器。
交流绕组：
线圈（绕组元件）：它是构成绕组的基本单元。绕组是按照一定的图案排列和连接的线圈。线圈可分为多匝线圈和单匝线圈2]与线圈相关的概念包括：有效边；终止线圈间距等。
极距：每个磁极沿定子铁心内圈所占据的范围。
转子铁芯的横截面是一个几何角度为360度的圆形。
从电磁角度来看，一对N极和S极形成磁场循环，这意味着一对极具有360度的电角
当电机对的数量为p时，气隙圆周的角度为p*360电角度。
节距：线圈的两个有效边缘之间交叉的槽数称为线圈的节距。用y表示。
当y=τ时，该线圈称为短距离线圈；当y=τ时，该线圈称为全距离线圈；y》 当τ时，线圈被称为长距离线圈。
单层绕组和双层绕组：单层绕组只将一个元件边缘放在一个槽中，而双层绕组将两个元件边缘放入一个槽。
槽节角、相数、每极每相槽数：槽所占的电角度数称为槽节角，用α表示；相数用m表示；每个极域中每个相所占据的槽数称为每个极每相的槽数，用q表示。
绕组组成原理：
均匀性原则：每个极域中的槽（线圈）数量应相等，每个极域的每个相绕组所占的槽数应相等。每个极点域中的槽数由极点距离τ表示。每极和每相的槽数。
对称原理：三相绕组的结构完全相同，但在电机的圆周空间中偏移了120度。如果凹槽节角为α，则相邻交错凹槽的数量为120/α。。
加电势原理：线圈两端的感应电势应加在一起；线圈之间的连接也应符合这一原则。如果线圈的一侧低于N极，则另一侧应低于S极。
3、 线圈和绕组之间的差异
线圈是通过将绝缘电线（圆形或扁平）缠绕成一定形状而制成的。线圈可以由一个或多个匝组成；由多个线圈组成的一组单元称为线圈组；形成一相或整个电磁电路的多个线圈或线圈组的组合统称为绕组。绕组是多个线圈的组合。例如，电机的定子有许多绕组槽（3的倍数），分为三个相等的部分。每个槽都绕有一个线圈，几个线圈组成一个绕组（一相），共有三个绕组（三相）。
简单地说，线圈是通过将绝缘电线缠绕成一定形状而制成的。绕组是形成一相或整个电磁电路的多个线圈或线圈组的组合。它可以理解为单个线圈，而绕组是线圈的组合。
4、 线圈和绕组的功能
线圈功能：
1） 电流阻断效应：线圈中的自感电动势总是与线圈中电流的变化相反。主要可分为高频扼流圈和低频扼流圈。
2） 调谐和频率选择功能：电感线圈和电容器可以并联，形成LC调谐电路。如果电路的固有振荡频率f0等于非AC信号的频率f，则电路的电感和电容也相等。因此，电磁能在电感和电容之间来回振荡，这是LC电路的谐振现象。在谐振期间，由于电路的电感和电容之间的反向等效，电路中总电流的电感最小，电流最大（指f=“f0”的交流信号）。因此，LC谐振电路具有选择频率的功能，并且可以选择特定频率f的AC信号。
变压器辅助绕组功能：
绕组是变压器的电路部分，通过缠绕电磁线制成，通常使用纸包裹的扁线或圆线。近年来，铝线变压器在变压器生产中的比重不断提高。
1.正向开关电源满足电压比等于匝数比，再乘以占空比得到输出电压；不能简单地基于等于匝数比的电压比来计算反激型开关电源；我真的需要找本书来理解这一点，但我无法用一两句话解释清楚。
2.通常只有一个辅助绕组，该辅助绕组通常用于控制IC的电源。你提到的NC端是一个屏蔽绕组，它起到屏蔽作用
3、一般开关电源流程：工频交流-直流-高频脉冲变压器-直流输出。
