变压器直流电阻测量方法

1.降压法

这是一种测量直流电阻的最简单的方法。在被试电阻通以直流电流，用合适量程的毫伏表或伏特表测量电阻上的降压，然后根据欧姆定律计算出电阻，即为降压法。

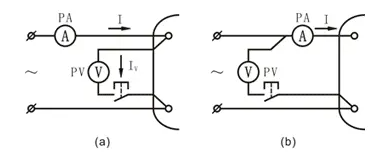

为了减小接线所造成的测量误差，测量小电阻（1Ω以下）时，采用图1-1(a)所示接线，测量大电阻（1Ω及以上）时，采用图1-1(b)所示接线。

按图1-1(a)接线时，考虑电压表PV内阻rV的分路电流IV，则被试绕组电阻应为：

R'＝U／(I﹣IV)＝U／(I﹣U／rV)

实际上，现场测量一般均以R＝U／I计算，则绕组电阻测量误差为(R／rV)×100%，R越小，误差越小，所以此种接线适用于小电阻。

2.电桥法

用电桥法测量时，常采用单臂电桥法和双臂电桥等专门测量直流电阻的仪器。被测电阻10Ω以上时，采用单臂电桥；被测电阻1Ω及以下时，采用双臂电桥。对于小容量变压器，单臂电桥可采用4.5V以上的干电池作为电源，双臂电桥采用1.5～2V的多节并联干电池或蓄电池作为电源，直接测量变压器绕组直流电阻。

当变压器容量较大时，用干电池等作为电源，充电时间很长，现在一般厂家及运行部门均采用全压恒电流作电桥的测量电源。常用分恒流源有QHY-5A型、QHY-7A型等。图1-2所示接线，大大缩短了测量时间，而且操作简单，受到了试验人员的欢迎。

用电桥法测量准确度高，灵敏度高，并可直接读数。

用电桥测量变压器绕组时，由于绕组电感较大，同样需等充电电流稳定后，在合上检流计开关；测取读数后拉开电源开关前，先断开检流计。测量220kV及以上的变压器绕组电阻时，在切断电源前，不但要断开检流计开关，而且要将被试品接入电桥的测量电压线也断开，防止由于拉电源瞬间的反电动势将桥臂电阻的绝缘击穿和桥臂电阻对地等部位击穿。
